小体积、高增益、超宽带，可以说天线的三个发展方向，如果做到三合一那么就是锦上添花了，本文就此做些说明。
        一般来说，为了照顾到体积因素，使用单极天线较多。单极天线理论上的基本型增益为2.14dBi左右(由于加工误差等因素，不能完全相等)。在前人研究的基础上，开发出了超宽带形式，但这种形式能否形成增益增强型的天线呢？看下面的仿真数据结果。

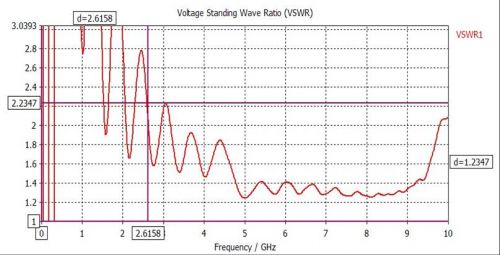

图1     仿真驻波图

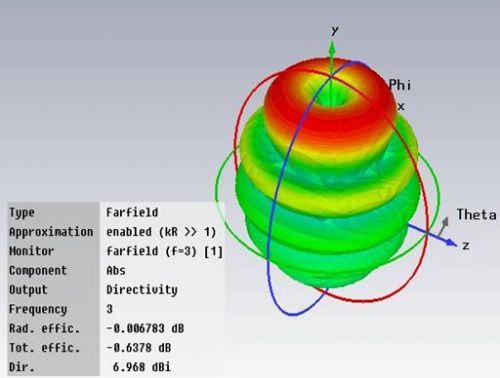

图2   3G处三维方向图

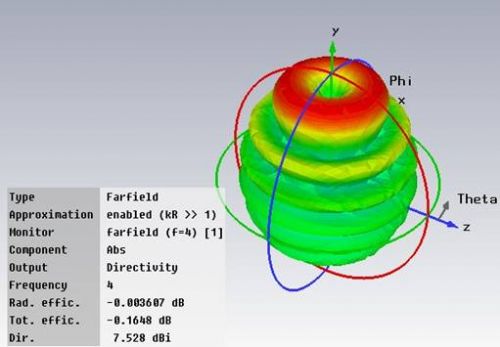

图3   4G处三维方向图

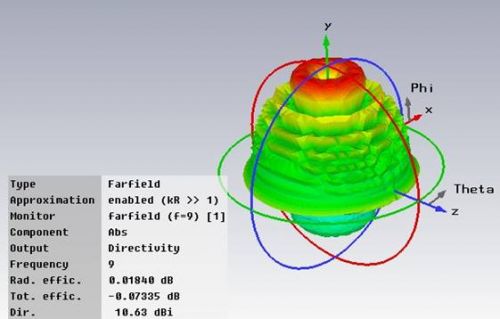

图4   9G处三维方向图

    从仿真图中可以看出，天线的增益相对于单极天线有了很大的提高，方向图在2dB标准下，达到了全向形式。
    在上述情况下，能否实现定向性能？看下图的仿真结果。

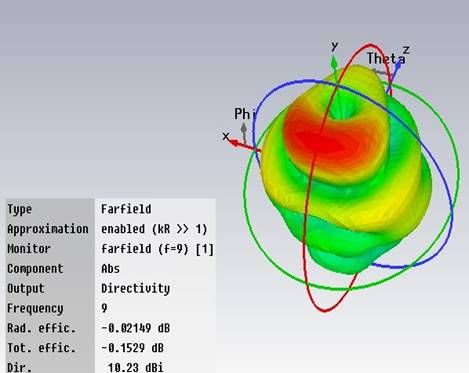

图5   定向型9G处三维方向图

    图5说明，由于电脑原因，定向的由缩比模型来验证，和图4没有可比性。说明能够实现定向性。
    综上所述，此增益增强型超宽带天线，在电脑仿真的范围内实现了4倍左右的全向（定向）带宽，实现了超宽带性能，增益也有很大程度上的提高，说明此模型的正确。
